Общ преглед на продукта

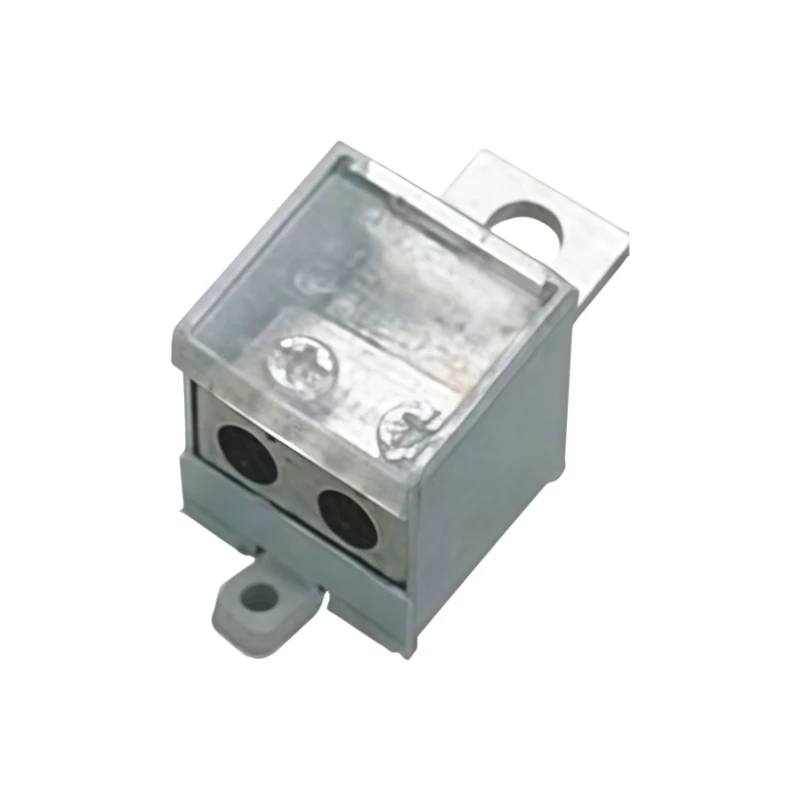

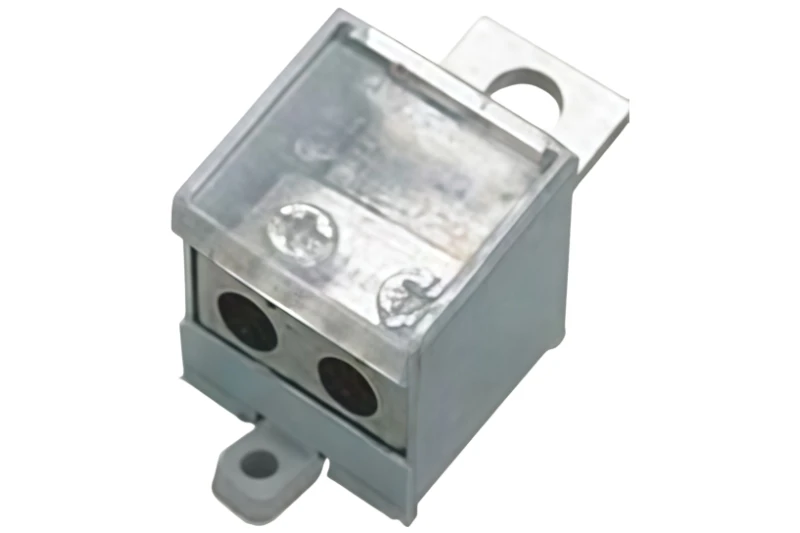

Неутралната клема 600A 35 до 95sqmm е специална неутрална (N) точка за свързване за тежкия край на разпределението на ниско-напрежение: разпределителни линии-, неутрални шини на подстанции, комунални-мащабни фотоволтаични и енергийни-съхраняващи AC комбиниращи шкафове и-центрове за данни, работещи с три-фази четири{9}}жични системи.

Когато нормална неутрална лента е оразмерена за разклонени вериги, тази е публикувана при 600 A непрекъснато натоварване, с 36 kA една-секунда за кратко-време на издръжливост и 72 kA пикова издръжливост зад нея. Причината е ясна: в голяма три-фазна четири{7}}жична система неутралът пренася небалансирания ток и когато този ток няма къде да отиде, съединението става най-горещата точка в шкафа.

Диригентът отговаря по-скоро с материал, отколкото с маркетинг. Шината е електролитна мед с висока-чистота при 99,9% Cu с 10 μm калаено покритие, така че пълно{4}}натоварено съединение остава близо до публикуваните 0,3 mΩ, вместо да се образува оксиден филм, който превръща всеки дисбаланс в топлина.

Връзките преминават от 35–95 mm² захранвания от страната на входа надолу до 16–70 mm² разклонителни проводници от страната на изхода, всички плътни или многожилни медни, захванати при 2,5–3,0 N·m върху шина с предварително -пробити монтажни отвори за директен монтаж на разпределителна апаратура.

Технически спецификации

Електрическите редове по-долу са собствените публикувани цифри на този модел. Търговските редове в долната част са референтни серии от страници, които вече са доставени в този диапазон, тъй като тази страница не публикува нито една от тях.

Елемент	Спецификация
функция	Специален неутрален (N) клемен блок за три-фазни четири{1}}жични системи
Номинален ток	600 Инсталация с непрекъснат режим - и околна среда не са публикувани, вижте производствените бележки
Основа на натоварването	600 A е номиналният ток на тялото на терминала, захранван в пълен размер. Позициите на изхода заемат 16–70 mm² разклонения, всеки от които носи само това, което собственият му проводник позволява; не се публикува цифра за-изход, така че потвърдете натоварванията на клоновете, които възнамерявате да цитирате
Номинално напрежение	400 V AC
Кратка-устойчивост (Icw)	36 kA за 1 секунда, съгласно IEC 60947-1
Пикова устойчивост (Ipk)	72 kA
Диапазон на входния проводник	35 mm² до 95 mm², масивна или многожична мед
Обхват на изходния проводник	16 mm² до 70 mm², масивна или многожична мед
Диригент	Електролитна мед с висока{0}}чистост, 99,9% Cu
Електрическа проводимост	Над 98% IACS - кратка цифра, потвърдете тестовата база
Повърхностно покритие	10 μm калайдисване върху медта
Контактно съпротивление	< 0.3 mΩ
Изолационно съпротивление	>100 MΩ при 500 V DC
Диелектрична устойчивост	3 kV AC за 1 минута
Изолационен материал	Огнезабавяща{0}}инженерна пластмаса, UL94 V-0
Въртящ момент на винта	2,5 N·m до 3,0 N·m - размерът на винта не е публикуван, потвърдете преди цитиране
Монтаж	Директен монтаж върху шини на разпределителната уредба, предварително-пробити отвори
Стандарти	IEC 60947-1, IEC 60947-7-1, GB 7251.1 - вижте бележките за производство на третия елемент
Персонализиране	Модел на дупки, сечение на пръти и брой разклонения, произведени по вашия чертеж; OEM и ODM налични при обемни поръчки
MOQ	10 части - референтна серия, потвърдете
Време за изпълнение	7 до 10 дни стандартно; 15 до 20 дни по поръчка
Гаранция за качество	12 до 24 месеца, считано от датата на изпращане
Производствен стандарт	Система за управление на качеството ISO 9001
Опаковка	Картонено опакована референтна серия -, потвърдете
Портове за доставка	Пристанище Нингбо / пристанище Шанхай
Цитат Обрат	В рамките на 24 часа след получаване на чертежа

Основни предимства

При 600 А неутрална става не е детайл. Четири точки решават дали ще остане студено.

Чистотата на медта, която можете да проверите

99,9% електролитна мед и проводимост над 98% IACS поддържат ниско собственото съпротивление на шината, така че дебелият участък работи със скромна плътност на тока, вместо с границата. Купувачът може да провери и двете цифри в сертификата на мелницата.

Публикувана двойка -късо съединение

36 kA за една секунда и 72 kA пик са посочени като номинални стойности спрямо IEC 60947-1, а не като прилагателни. Когато повреда преминава през четирипроводна система, неутралната точка се оразмерява за събитието, а не се надява през нея.

Калай, където е направена връзката

Плочата от 10 μm се намира върху контактните повърхности, където чистата мед би се окислила във влажен промишлен въздух и би накарала съединението да се нагорещява всеки месец. Това е разликата между 0,3 mΩ връзка на първия ден и същата цифра на петата година.

Една лента вместо стан от опашки

Захранванията от 35 до 95 mm² кацат веднъж и напускат като 16–70 mm² разклонения от същото тяло, заменяйки опашката-и-снаждането на ушите, които обикновено растат при висок-неутрален ток. По-малко снаждания при 600 A означават по-малко фуги за затягане, проверка и повторно-затягане.

Терминал с кабелна клетка срещу традиционен месингов терминал

Заглавието идва от референтната страница; този продукт представлява-захваната с винтове калайдисана медна лента, така че сравнението по-долу е прът срещу традиционната месингова лента. Вижте производствена бележка 7.

Какви промени	Това калайдисано медно кюлче	Традиционна месингова неутрална лента
Материал на проводника	99,9% електролитна мед, над 98% IACS	Месингова сплав, по-ниска проводимост по състав
Текущ клас	600 A непрекъснато, публикувано	Обикновено без оценка на самата лента
Устойчивост на-късо съединение	36 kA / 1 s и 72 kA пик, публикуван	Рядко се посочва; оразмерени по традиция
Контактни лица	10 μm калаена плоча върху медта	Гол месинг, склонен-на оксид
Ставно съпротивление	< 0.3 mΩ, published	Не е публикувано
Въртящ момент за прилагане	2,5–3,0 N·m, публикуван	Задава се по усет
Гъвкавост на клона	16–70 mm² изходи от едно тяло	Фиксирано разстояние между отворите, необходими са адаптери

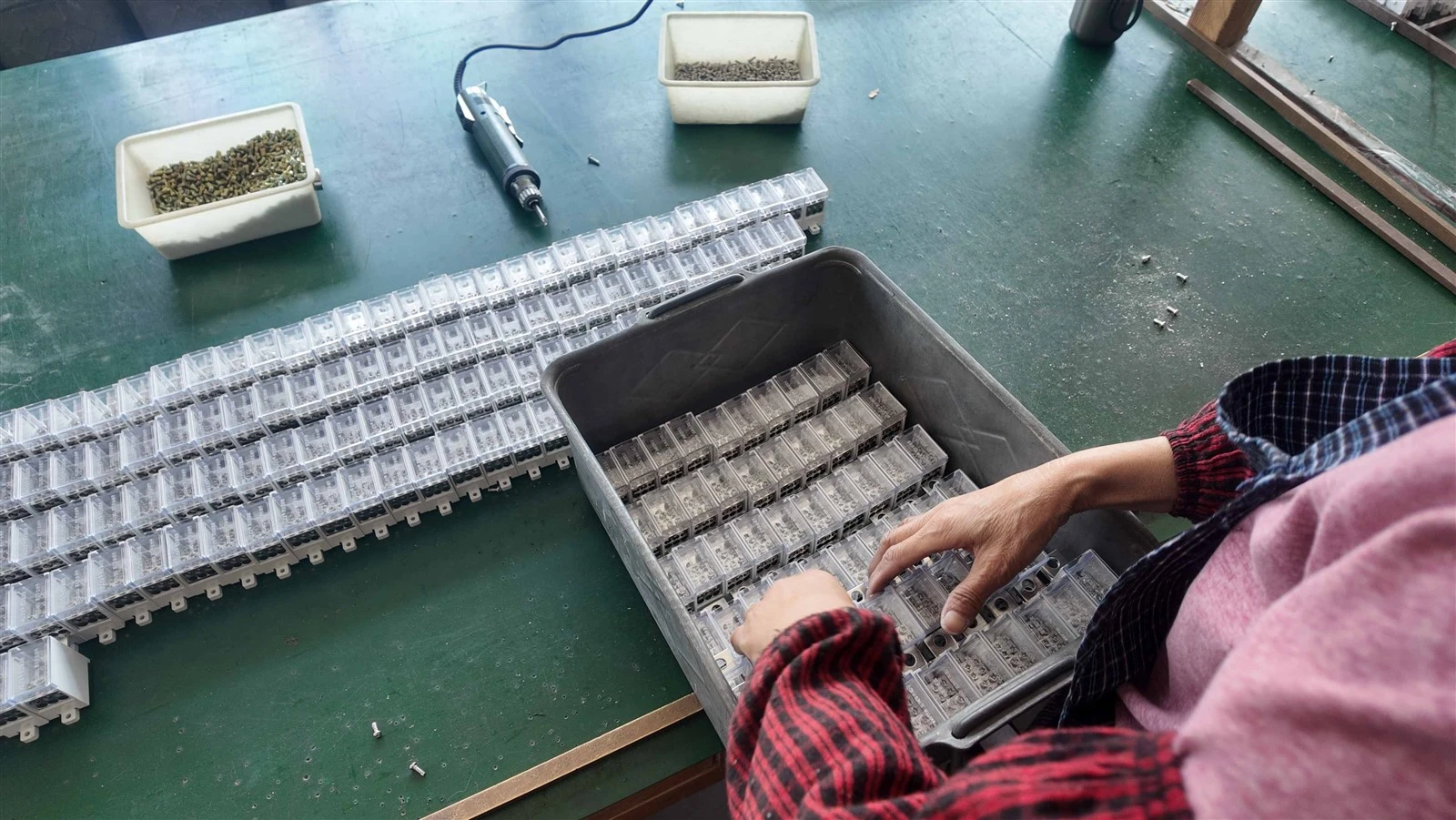

Професионален производствен процес

Шест стъпки, всяка затворена срещу записана стойност, а не при контролен поглед.

Електролитната медна пръчка пристига със сертификати за мелница и класът се проверява, преди да се нареже нещо.

Прътът се срязва и щанцова по модела на пробиване; позициите на дупките се измерват спрямо чертежа, а не се очертават.

Контактните повърхности са обработени плоски и изчистени, така че накрайник или разклонен проводник да лежи върху цялата му площ.

Обезмаслените пръти преминават през калайдисване при изискване от 10 μm-нагоре, като дебелината се взема за всяка партида.

Изолационните опори са формовани в-забавящо горенето съединение и се поддържат съгласно UL94 V-0.

Всяка партида преминава проверка на съпротивлението и диелектрика спрямо публикуваните стойности за 0,3 mΩ и 3 kV AC, записани под номера на партидата.

Опции за материал и повърхностна обработка

Две решения не струват нищо на хартия и повторно -изпращане на място.

Електролитна мед с висока{0}}чистота, 99,9% Cu

Това е степента зад реда за проводимост и сертификатът на мелницата зад степента. Ако вашата спецификация позволява по-ниска-лента за чистота, кажете го на чертежа - в противен случай цифрата от 99,9% е валидна и подлежи на тестване.

Калайдисване при 10 μm

Публикуваното покритие, избрано, защото поддържа контактна устойчивост във влажен и корозивен индустриален въздух. Ако вашата среда се нуждае от по-тежка плоча или различно покритие, това е решение за чертане, което трябва да се реши преди инструментите, а не след откриване на обект.

Сценарии за приложение

Три места, където неоценена неутрална връзка представлява постоянен риск.

Неутрални шини на разпределителни уреди и подстанции

Комутационни-линии-за ниско напрежение и разпределителни подстанции, където неутралната лента вижда пълния небалансиран ток на четири-жична система и се нуждае от стойностите от 600 A и 36 kA в писмен вид за собствената документация на панела.

Помощни{0}}мащабни PV и AC комбинатори за съхранение

Комбиниращи и -акумулиращи енергия шкафове за променлив ток агрегират много низове в тежки захранвания и техните неутрални пътища се мащабират с тях. Централизирана N точка с публикувана издръжливост поддържа AC страната на инсталацията видима за проверка.

Центрове за данни и тежки промишлени предприятия

Главни разпределителни панели в центрове за данни и големи производствени съоръжения, където нулевият проводник работи непрекъснато близо до капацитета и горещо съединение е прекъсване, което чака термографско сканиране, за да го открие.

Често задавани въпроси

В: Какво всъщност покрива рейтингът 600 A?

О: Това е номиналната-продължителна работа на тялото на терминала, когато се захранва в пълен размер, на 35–95 mm² входни проводници. Позициите на разклоненията заемат 16–70 mm² и всеки носи само това, което собственият му проводник позволява; не се публикува цифра за всеки-изход, така че ни изпратете разклонителните натоварвания, които възнамерявате да управлявате, и ние ще потвърдим съответствието, преди да поръчате.

Въпрос: Как се държи при късо съединение?

О: Публикуваната двойка е 36 kA за една секунда и 72 kA пик, посочено спрямо IEC 60947-1. Това са номинални стойности на издръжливост за самия терминал, така че повреда, изчистена в рамките на секунда, пристига във връзка, която е оразмерена за нея.

В: Защо калайдисване върху меден прът?

О: Голата мед образува оксиден филм във влажен промишлен въздух и оксидираната контактна повърхност е това, което превръща 0,3 mΩ съединение в топло. Плочата от 10 μm се намира върху контактните повърхности, поддържа публикуваното съпротивление стабилно и издържа на корозия, без да добавя значимо собствено съпротивление.

Въпрос: Какви проводници и въртящ момент са необходими?

A: Плътна или многожична мед при 35–95 mm² на входа и 16–70 mm² на изходите, захванати при 2,5–3,0 N·m. Размерът на винта зад този въртящ момент не е на страницата, така че го потвърдете с нас и използвайте калибриран гаечен ключ при монтажа.

В: Може ли да се изгради по нашия чертеж и колко бързо е офертата?

О: Моделът на отворите, сечението на пръта и броят на разклоненията се произвеждат по вашия чертеж, като OEM и ODM са налични, след като обемът го оправдае. Стандартните компилации излизат за 7–10 дни, а персонализираните за 15–20. Изпратете чертежа и офертата се връща в рамките на 24 часа.
