Управление на излишни системи за 4-жични мрежови инфраструктури

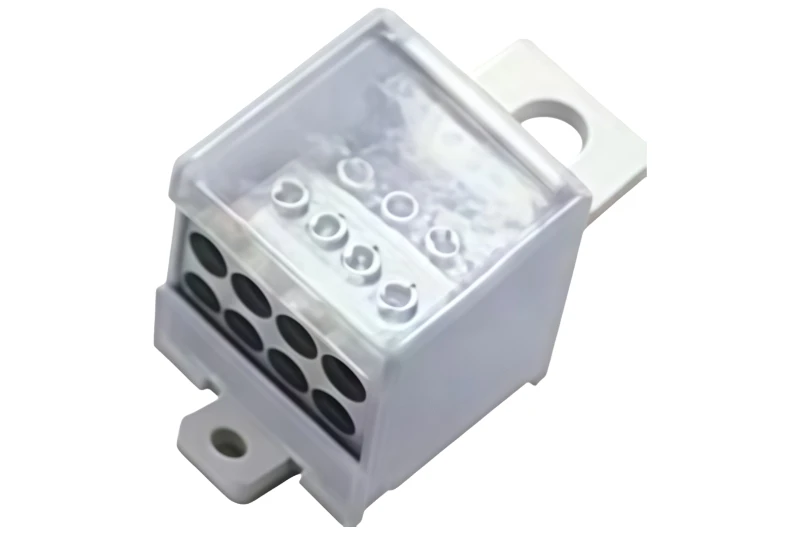

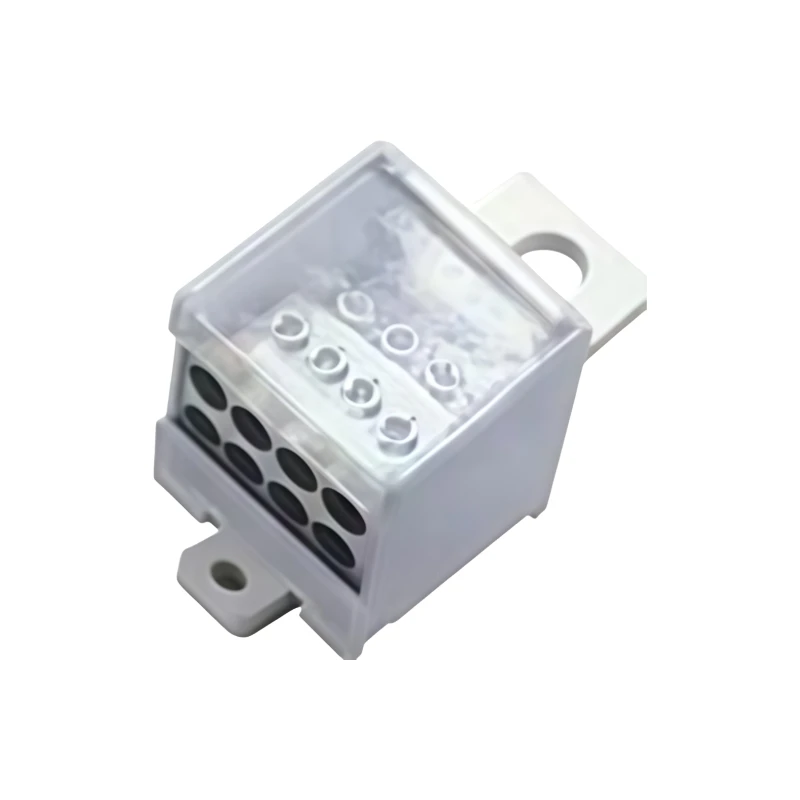

Switch Terminal 400 Frame 8x16 е първокласен тежък-натоварен 8-полюсен клемен блок, предназначен за високо{6}}токови дву-захранващи три-фазови четири-проводни топологии (3P+N). Той е проектиран да се интегрира с автоматични трансферни превключватели с двоен{17}}източник 400A (ATS 4P) и системи за ръчно превключване в големи критични инфраструктури, като автоматизирани производствени комплекси, контури за спешна помощ в болници и контролни зали на летището. Чрез организиране на осем връзки в две отделни 4-полюсни групи - Захранване A (L1/L2/L3/N) и Захранване B (L1'/L2'/L3'/N') - той осигурява чисто, безопасно окабеляване и за двете захранващи мрежи, като същевременно осигурява непрекъснатост на неутралния път.
Изключителна изолация от-до-източник и матрица за непрекъснатост на неутралата
По-голямо или равно на 15 mm Подаване-до-Хлабина при пълзене на захранващия канал: Изграден с дебели вътрешни стени, които осигуряват ясно електрическо изолиращо разстояние от По-голямо или равно на 15 mm между двата независими захранващи канала. Това позволява на клемния блок да издържа на високи преходни импулсни напрежения от По-големи или равни на 3,5 kV, предпазвайки от грешки при кръстосано-подаване.
По-голямо или равно на 8 mm Разделяне на фаза-от-фаза и неутрала: В рамките на всяко подаване на захранване съседните пътища са изолирани чрез разстояние, по-голямо или равно на 8 mm, спирайки къси съединения и въздушна дъга при тежки електрически повреди.
Пълен-номинален топлинен капацитет на полюс: Всяка клемна втулка приема размери на проводници от 10 mm² до 16 mm², като поддържа максимален капацитет на системата от 400 A (200 A на захранване), като същевременно поддържа повишаване на температурата под 35 K.
Технически параметри
| Съвместим тип превключвател | 400A двойни-захранващи четири-полюсни превключватели, ATS 4P (3P+N), 2 x 3P+N |
| Брой поляци | 8 (Подаване A |
| Съвместима ширина на превключвателя | ~288 мм |
| Обхват на проводника | 10–16 mm² на полюс |
| Номинално напрежение | 400V / 690V AC (всяко захранване е изолирано) |
| Системен ток | 400A максимум (200A на захранване) |
| Контактно съпротивление | По-малко или равно на 0,25 mΩ |
| Диелектрична якост | По-голямо или равно на 2,5 kV на захранване |
| Изолирано захранване A/B | По-голяма или равна на 15 mm път на пълзене; издържат на по-голямо или равно на 3,5 kV |
| Монтаж | Закрепване с винтове на DIN шина или основна плоча |
| защита | IP20 |
| Работна темп | -40 градуса ~ +105 градуса |
Обемна оптимизация на шкафа и намаляване на разходите за монтаж
60% спад в потреблението на шкафа: Консолидирането на двойното 4-полюсно захранване в единичен блок с висока плътност намалява необходимото пространство на панела с приблизително 60%, което позволява на производителите на панели да намалят размера на корпусите и да намалят производствените разходи.
Предимства на предварително подравнен монтаж: 8-полюсното подравняване съвпада перфектно с размерите на 400A превключватели, ускорявайки монтажа на 35 mm DIN шини и намалявайки разходите за труд за окабеляване на място.
Финансови подобрения на TCO и дългосрочна{0}}техническа поддръжка
Изработен от високо{0}}ефективен, -забавящ пламък полимер PA66, този модул поддържа своята диелектрична якост през работен прозорец от -40 градуса до +105 градуса. Издръжливите болтови съединители разполагат с дълбоки прорези за винтове, които държат здраво при непрекъснати вибрации, предотвратявайки разхлабени проводници и поддържайки ниски нужди от поддръжка. Прозрачният поликарбонатен капак ускорява рутинните проверки на безопасността, позволявайки на инженерите бързо да проследяват вериги чрез ясни лазерни маркировки и да извършват термично изображение, без да дърпат предпазните щитове.
