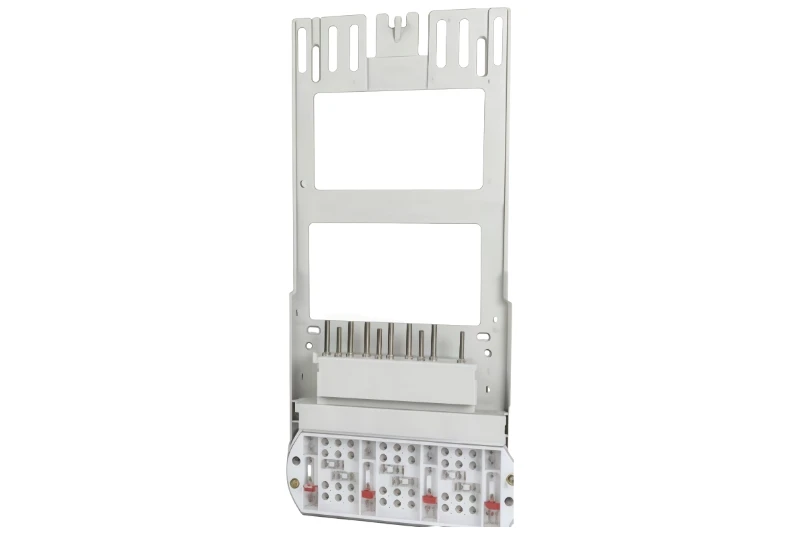

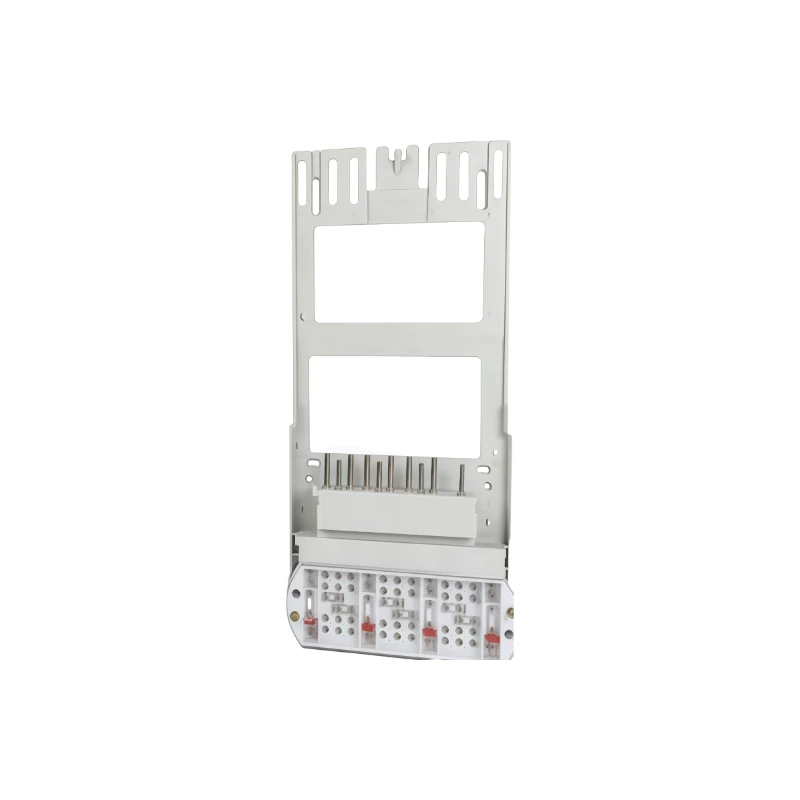

Преходна матрица за потискане на мрежата
-Събития на превключване на прекъсвача с високо напрежение, удари от атмосферна мълния и електростатични дъги подават разрушителни преходни напрежения надолу по вторичните пътища на CT, заплашвайки да изгорят вътрешните измервателни интегрални схеми. За да елиминира тези уязвимости, този 6A трифазен съединител осигурява локализирана защита тип 2/3 в три сигнални линии. Като работи в абсолютна паралелна конфигурация, той елиминира опасните опасности от пожар при отворена- верига с високо{6}}напрежение, свързани с традиционните вградени модули за защита.
Ключови елементи на защитната система
Наносекундна -затягаща матрица: Включва тежко{1}}газоразрядни тръби (GDT) и бързи варисторни възли, които реагират в рамките на По-малко или равно на 100ns. Той абсорбира 5kA (8/20µs) импулс на линия, като същевременно ограничава пропуска-остатъчното напрежение до По-малко или равно на 100V при 1kA, като запазва цифровите процесори надолу по веригата.
Външна защита от-поликарбонат против разбиване: Изработена изключително от надградена полимерна инженерна поликарбонатна материална основа. Този корпус елиминира химическо напукване, предотвратява локализирани въглеродни-проследяващи дъги и осигурява дългосрочни-изолационни граници над 30 MΩ.
Настройка на блок за закрепване с двоен-задвижващ механизъм: Входовете за затягане на тежки тръбни проводници използват нашата типична конфигурация на композитни комбинирани винтове с прорези. Монтажните екипи могат да прилагат висок въртящ момент, като използват стандартни плоски или напречни инструменти, осигурявайки плътно закрепване на проводника при тежки термични цикли.
Интегрирано вторично заземяване: Проектирано със специализирана директна -към-шина за заземяване на шасито, която установява незабавен референтен потенциал при инсталиране. Тази структура бързо отклонява входящите пикове на пренапрежение към безопасно място, без да нагрява вътрешните шини.
Технически параметри
| Параметър | Стойност |
| Номинален ток | 6 A непрекъснат (подходящ за 1 A/5 A CT вторичен) |
| Номинално напрежение | 660 V AC (изолация) |
| Брой канали | 3 (A‑N, B‑N, C‑N) |
| Режими на защита | Линия-линия, линия-земя (споделено) |
| Категория за защита от пренапрежение | Тип 2 / Тип 3 (IEC 61643-21) |
| 8/20 µs импулсен ток (Iimp) | 5 kA на линия |
| Остатъчно напрежение (нагоре) | По-малко или равно на 100 V при 1 kA (8/20 µs) |
| Време за реакция | По-малко или равно на 100 ns |
| Гама проводници (медни) | 0,5 mm² – 4 mm² |
| Тип терминал | Тръбен винт (въртящ момент по-голям или равен на 0,5 N·m) |
| Материал на корпуса | PC |
| Работна температура | -40 градуса – +85 градуса |
| Температура на съхранение | -40 градуса – +105 градуса |
| Монтаж | Монтаж на панел (винт) или адаптер за DIN-шина |
| Сертификати | CE, RoHS, IEC 61643-21, UL 2808 |
Екстремни експлоатационни климатични условия
Този твърд хардуерен вариант е оптимизиран за отдалечени слънчеви масиви в пустинята, арктически под-станции и гондоли на вятърни турбини с висока-вибрация. Работейки гладко в ултра-широка температурна обвивка (-40 градуса до +85 градуса), той издържа на силен прах и висока влажност.
Сравнителни показатели за съответствие и проверка
Създаден в абсолютно съответствие с глобалните стандарти IEC 61643-21 за потискачи на пренапрежения в мрежата за данни и сигнал, неговите параметри са щателно проверени от доклади от независими лабораторни тестове. Той носи ясни прозорци за проверка и притежава валидни CE удостоверения за безопасност.
